Passhülse Motorhälften - unbekannte Dichtung (Read 1524 times)

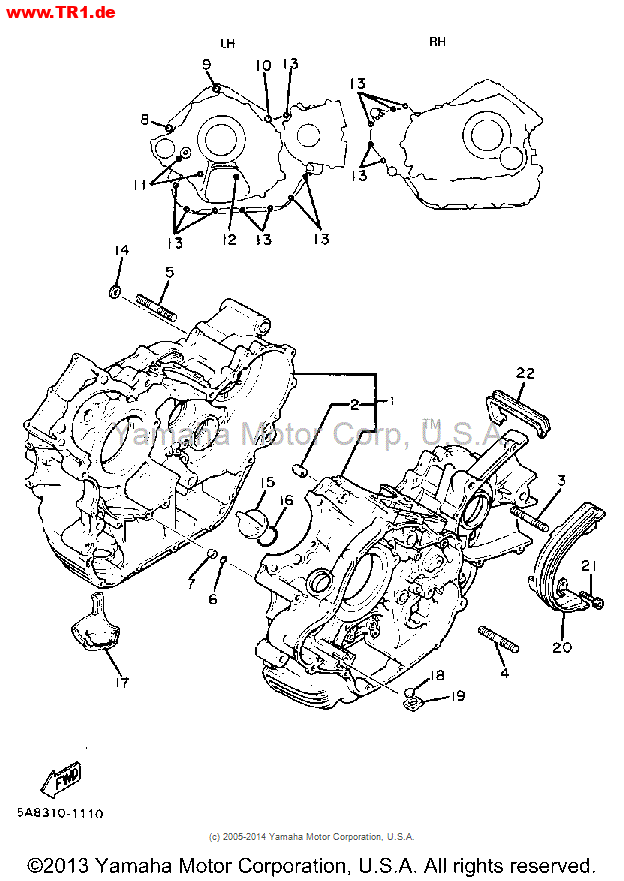

Matze Ex Member	Passhülse Motorhälften - unbekannte Dichtung 05.07.14 at 19:16:47 Hallo zusammen, zwei kurze Fragen beim Zusammensetzen meines Motors sind aufgekommen. 1. Die Motorhälften werden über DREI Passhülsen verbunden ? oder durch VIER? Hinten unten ist eine Möglichkeit eine Passhülse zu setzen. Hab aber in meinem Ordungsystem keine gefunden, die passen würde. (Wundert mich nur 2. Die Dichtung (Gasket) im Microfiche Nummer 14 ... Was ist das für eine ... werd aus der Zeichung nicht schlau. Sorry dass ich so Pipifax frage... möchte aber den Motor nicht nochmal außeinander reißen, weil ich irgendwas übersehen hab. Gruß und Danke, Matze
Matze Ex Member	Image.gif Picture below may be scaled. Click link or picture for original size \| Click here for all attachments
	IP Logged

Ali TR1 Board Extraterrestrial Member Posts: 1279 Bike: TR 1	Re: Passhülse Motorhälften - unbekannte Dichtung Reply #1 - 06.07.14 at 10:31:45 Es sind 3 Passhülsen, so aus der Erinnerung. Die Dichtung Nr. 14 ist blöd dargestellt, zwischen den Hälften gibt es 2 kleine Dichtungen/ O-Ringe, einmal den zwischen Pumpe und Filter, mit Hülse (6-7) dann noch einen für das Getriebe, weiss aber nicht mehr aus dem Kopf wo der genau sitzt. War glaube ich unterhalb der Ausgangswelle, Gruß Ali

	IP Logged

Sepp TR1 Board Extraterrestrial Member TRi onli !!! Posts: 1570 Gender: Bike: Jede Menge TRi's	Re: Passhülse Motorhälften - unbekannte Dichtung Reply #2 - 06.07.14 at 21:08:33 oberhalb, Ali, oberhalb
	Racing is the answer, but I don't remember the question!
	IP Logged

Matze Ex Member	Re: Passhülse Motorhälften - unbekannte Dichtung Reply #3 - 08.07.14 at 11:10:05 Danke für die Antworten... dann hab ich alle Dichtungen zusammen und kann zusammenbauen Wenn die Dichtung 14 wirklich der O-Ring sein soll ists wirklich beschissen dargestellt. Zusätzlich ist dir Dichtung im Microfiche noch als "Gasket" und nicht wie bei den anderen als "O-Ring" beschrieben. Gruß, Matze
Matze Ex Member
	IP Logged

Odin TR1 Board Extraterrestrial Member Posts: 2083 Gender: Bike: xv750se Bj. 81-UK, xv750se Bj.86-US	Re: Passhülse Motorhälften - unbekannte Dichtung Reply #4 - 09.07.14 at 09:00:19 Matze ... der klassiker in den Beschreibungen .... sind öfters solche kleinen Fehler sein
	Gruß Odin E-WORX customizing of wring
