Steuerräder Federanschlag -Nullspiel
15.01.18 at 19:05:23
Bin jetzt gerade etwas durcheinander..
Es geht um die Steuerräder.Zwar habe ich beim Motor zerlegen alles geordnet, bin aber jetzt trotzdem unsicher.   In welche Richtung dreht der Federanschlag fürs Nullspiel. Welches Steuerrad gehört wo hin ?   In meinem Bucheli für die 750iger sind  blöderweise zwei verschiedene Einbaumöglichkeiten zu sehen. Eine kann ja nur richtig sein.

In Nannos Alltags TR1 Thread ist der Steuerradeinbau auch gut zu sehen.  Sind die Steuerräder dort richtig rum ?

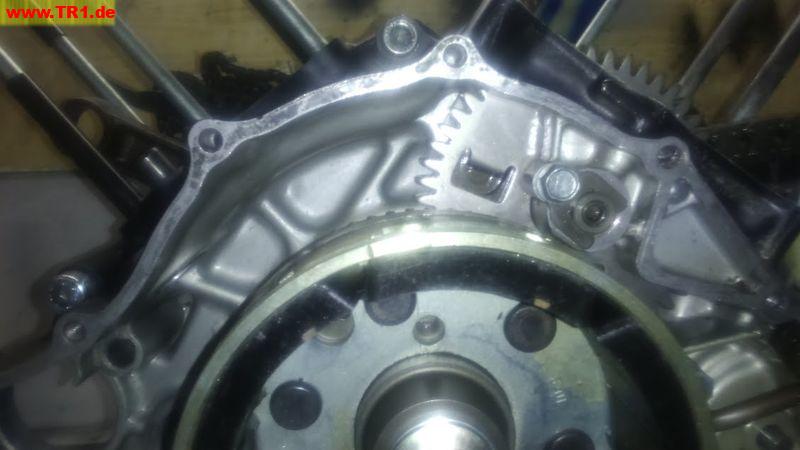

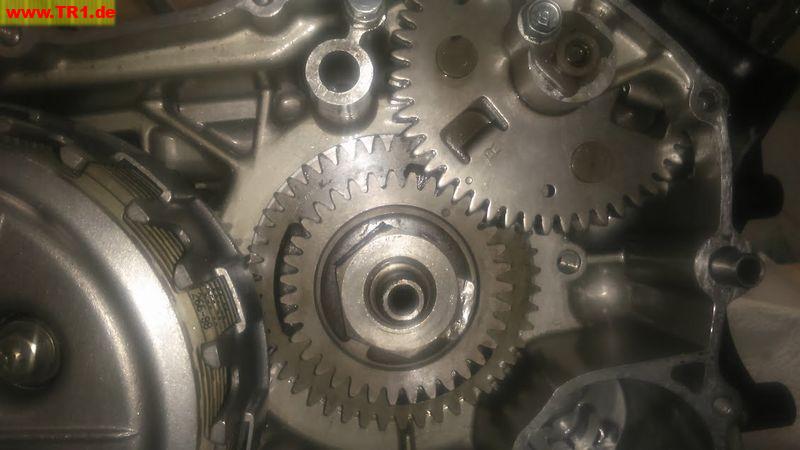

So habe ich sie eingebaut ..:





Andreas

[Admin: Links in Bilder umgewandelt um sie für die Nachwelt zu erhalten]


« Last Edit: 16.01.18 at 21:34:06 by Manfred »
Top of page
  IP Logged
Sepp
TR1 Board Extraterrestrial Member
**********


TRi onli !!!

Posts: 1570
Gender: male

Bike: Jede Menge TRi's
Re: Steuerräder Federanschlag -Nullspiel
Reply #1 - 15.01.18 at 20:22:03
Wie von Dir gezeigt, sind sie richtig. Beim hinteren Steuerrad paßt ein 4 mm-Stift genau durch
Polrad und Steuerrad, wenn das Steuerrad richtig eingebaut ist. Diesen steckenlassen und damit
gleich Kolben mit Zylinder und Kopf montieren, dann haut der Kolben beim Zylindermontieren nicht ab.
Nach kompletter Montage dann erst zum vorderen Zylinder drehen und dann dort die ganze Schose,
dann muß man nicht auf eine lose Steuerkette aufpassen.
S.



Racing is the answer, but I don't remember the question!
Top of page
View Profile   IP Logged
Eisenreiter
Ex Member
Re: Steuerräder Federanschlag -Nullspiel
Reply #2 - 15.01.18 at 20:50:04
Danke für den Tip, Sepp !
Dann kann´s jetzt weitergehen ! Smiley



Top of page
  IP Logged
nanno
TR1 Board Extraterrestrial Member
**********


Ich mags halt gern
ned ganz so
original...

Posts: 2262
Gender: male

Bike: TR1, XT600, SR500-Gespann
Re: Steuerräder Federanschlag -Nullspiel
Reply #3 - 16.01.18 at 07:21:13
Jep, wie vom Sepp gesagt, auf einigen Bildern sind sie bei mir falsch drauf, weil ich sie wieder genauso eingebaut hab, wie sie im Block drinnen waren. Ich mach aber demnächst mal einen Errata-Post und korrigier das auch im Thread.
