(Anti)Vibrationsgummis Kühlrippen (Read 388 times)
Andy.z
TR1 Board Newbie
*




Posts: 3

Bike: BMW R1200 GS LC, Yamaha TR !
(Anti)Vibrationsgummis Kühlrippen
26.12.22 at 12:10:52

Hallöchen,

da ich meinem Motor, Zylinder und Köpfen einen neuen Lack spendiert habe, habe ich dazu auch die Antivibrationsgummis zwischen den Kühlrippen entfernt, jetzt weiß ich Dummerchen nicht mehr, wo genau die Gummi's hingehören.
Kann bitte jemand ein paar Fotos von Zylinderfuß- und Kopf posten, an denen man erkennt, wo die Gummi's sind?

Wäre ganz toll - merci.




Top of page
Email View Profile   IP Logged
Anja-D
TR1 Board Senior Member
****


carpe diem

Posts: 371
Gender: female

Bike: 1981 TR1. (5A8), modified with XV1100 (3LP) Eng.
Re: (Anti)Vibrationsgummis Kühlrippen
Reply #1 - 28.12.22 at 07:29:00

Hallo Andy-Z,

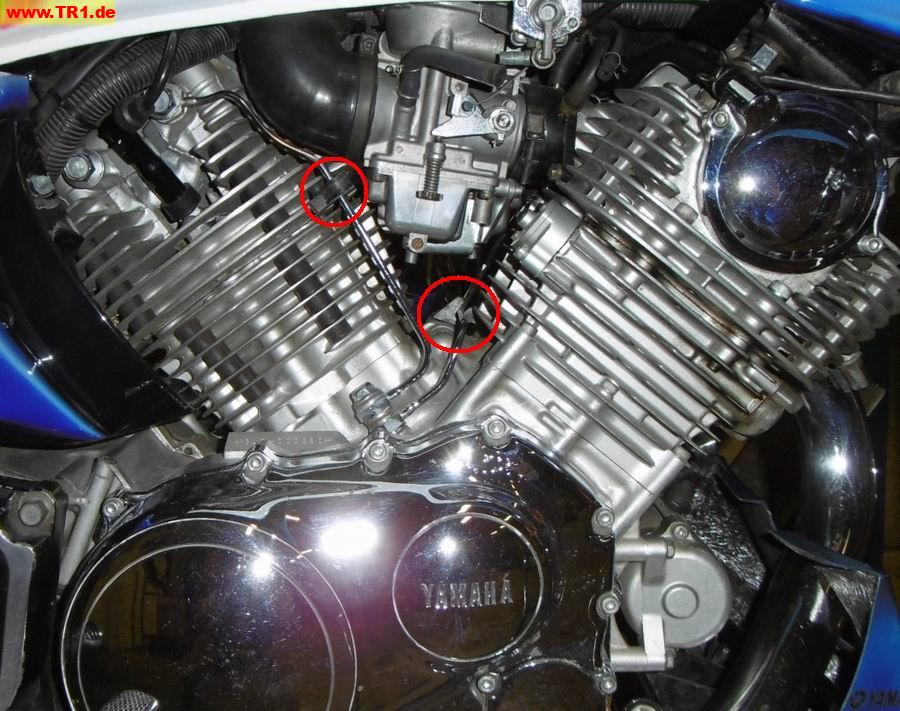

hier ein Foto für die Positionierung der Dummidaempfer am  TR1, xv1100 Motor. siehe Bild

Die runden Gummielemente an die zylinderseitigen Kuehlrippen.
Ein groesseren Dämpfer auf die mittige Motorgehaeuse-Schraube (unterhalb der Vergaser) für die Oelsteigleitungen
jeweils ein Gummielement in die zylinderseitigen Kuehlrippen zur Schwingungsdaempfung der Oelsteigleitungen
Mit liebem Gruss
Anja

 Daempfergummies_XV-Mot.JPG     Picture below may be scaled. Click link or picture for original size Click here for all attachments



TR1 seit 1982, die aktuelle seit 1988, schraube und fahre selbst
Top of page
Email View Profile   IP Logged
Andy.z
TR1 Board Newbie
*




Posts: 3

Bike: BMW R1200 GS LC, Yamaha TR !
Re: (Anti)Vibrationsgummis Kühlrippen
Reply #2 - 02.01.23 at 12:38:17

Vielen lieben Dank Smiley
