Vielleicht möchte ich meine Gedanke wie folgt im Detail erklären.

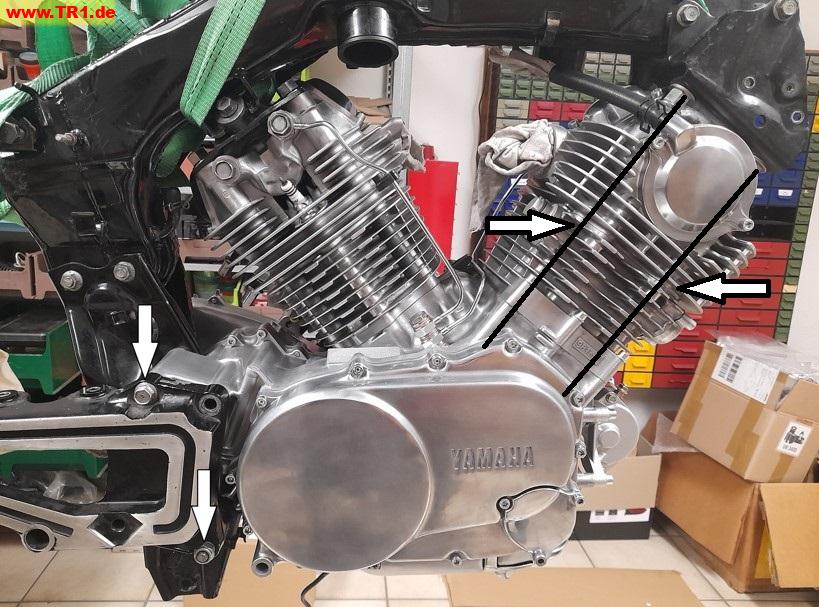

Vertikale Horizontale oder Radiale Kräfte wirken mit Sicherheit auf die Stehbolzen (Weiße Pfeile). Sowohl beim Beschleunigen als auch beim Bremsen oder bei Kurvenfahrten (kleine Radiale Kräfte). Auch die Massenbeschleunigung (Kolben, Kurbelwelle etc.) führt zu einer geringen Kräfteeinwirkung an den Bolzen.
Angenommen es sind keine Hülsen vorhanden, dann könnten doch die Stehbolzen etwas frei Schwingen weil diese nicht fest im Kopf verankert sind. Im schlimmsten Fall reiben Sie dann an der Wandung. Das könnte zu Materialermüdung führen. Mit der Anbringung der Hülsen erhalten die Stehbolzen eine zusätzliche mechanische Steifigkeit welche den Kräften entgegenwirkt und somit eine Schwingneigung verhindert.

Im hinteren Zylinder ist das nicht so kritisch, da der Motor mit den zwei waagrechten Haltebolzen (siehe Pfeile) am Rahmen zusätzlich befestigt ist. Hier ist die Steifigkeit des hinteren Stehbolzen höher wie die des Vorderen.
Somit werden auch keine Hülsen bei den hinteren Stehbolzen verwendet.

Falls ich auch hier falsch Liege sollte dann bitte meinen Tweet entfernen.

Hallo Bruno & Babsch
Sorry, ich habe mich hier mit meinen Theorien komplett verrannt und mir wäre lieber wenn meine Kommentare zu diesem Thema entfernt werden.

Der Motor wurde so sauber über die Schleifsterne von der Firma Steindl Präzisionswerkzeuge.
https://www.steindl-tools.com/de/Steindl-Schleifstern/

Hier muss ich allerdings dazusagen das die beiden Gehäusehälften auseinander waren und ich diese getrennt voneinander bearbeiten konnte.
Zuerst Glasperlenstrahlen und anschließend mit dem Werkzeug polieren.

Quote from BSchneider2000 on 11.06.25 at 08:23:46:


Nein keine Schutzlackierung.
Es ist mir bewusst das die Oberfläche mit der Zeit wieder an der Luft oxidiert und grau wird.
Dennoch habe ich mich für keine weitere Lackierungen entschieden und es vorerst mal so belassen.

Gruß Markus

Hallo zusammen,

der Faden war ja zwischenzeitlich in Verdacht geraten, ein verspäteter Aprilscherz zu sein. Mittlerweile hat sich das gottlob geklärt. Aber Markus, zu Deiner Ehrenrettung will ich dcch anmerken: Deine theoretische Sorge, die Stehbolzen könnten "irgendwie ins Schwingen geraten", war nicht so vollkommen abwegig. (Wenn auch für die TR1 bestimmt nicht schädigungsrelevant.)

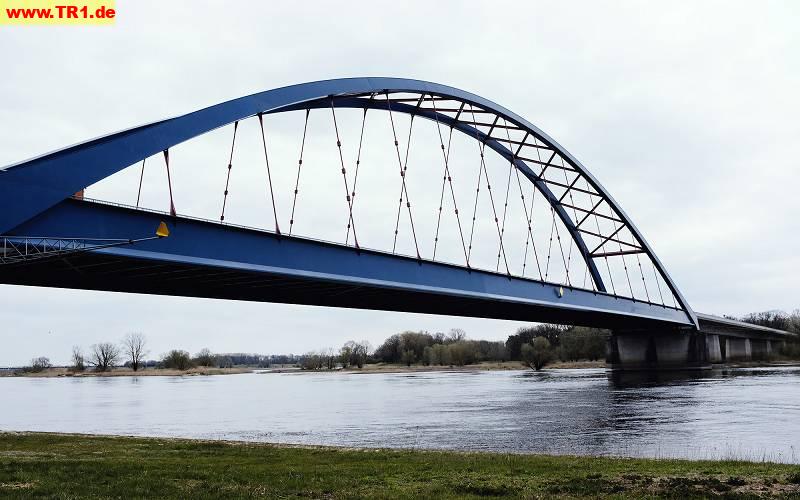

Tatsächlich gibt's das ja an technischen Bauwerken, daß dünne, stark gespannte Stäbe ins Schwingen geraten - ähnlich wie die stark gespannte Saite eines Musikinstruments. In ungünstigen Fällen kann sich das Ganze so sehr aufschwingen, daß es zu Ermüdungsbrüchen kommt. Unten ein Bildbeispiel: Die Elbbrücke bei Dömitz wurde als Hängebrücke gebaut. Nachdem die Brücke fertig war, stellte sich heraus: Zuweilen strichen Wind und Regen auf dem Elbstrom so an den Tragseilen entlang, daß sie die Seile in schädigende Schwingungen versetzten. Als Abhilfe hat man deshalb Knoten ("Knubbel") auf den Tragseilen fixiert. Sie "verstimmen" die Seile, so daß die Anregungsfrequenz von Wind und Regen die Seile nicht mehr in Schwingung versetzen können. Näheres hier: https://drschuetz-ingenieure.de/main/showproject.php?&id=122&subid=122&proj_id=407

Allerdings: Bei unserer TR1 sind die Stehbolzen gewiß viel zu massiv (und auch durch das Anzugs-Drehmoment viel zu stark vorgespannt), als daß sie in schädlichem Ausmaß in Schwingung kommen könnten - weder durch Motorvibrationen noch durch Fahrwerksanregungen.

Aber warum hat dann Mr. Yamaha damals die Kunststoff-Hülsen montiert? Meine Vermutung ist, daß vielleicht bei der Fabrikmontage der hintere Zylinder zuerst montiert wurde, während der Kolben des vorderen Zylinders noch auf den Stehbolzen auflag. Beim Montieren zuppelt man ja zwangsläufig etwas an der Geschichte herum. Vielleicht sollte dabei der vordere Kolben "schonend gebettet" werden. (Immerhin tragen die Monteure in Japan vor lauter Qualitätsbewußtsein ja auch weiße Handschuhe...)

Habe ich jetzt die nächste Verschwörungstheorie in die Welt gesetzt? Um von dieser verhängnisvollen Frage abzulenken, komme ich noch mal auf die Dömitzer Elbbrücke zurück. Beim 2023er Treffen in Waddeweitz hat unsere Ausflugstour uns ja auch just über jene Brücke geführt. Und knapp 40 TR1-Yamahas mit ihren mächtig bebenden V2-Motoren konnten dabei weder die Brücke noch sich selber kaputtschütteln. Offenbar hatten wir alle die Ventile zu gut eingestellt und die Vergaser zu gut synchronisiert. Na, wenn das mal nichts ist...!

Roland
