Hallo Zusammen,

ich bin neu hier in diesem Forum und habe mich noch nicht vorgestellt. Ich gehe aber davon aus, das dass nicht in diesem Board passieren sollte.  // Vorstellung folgt bei Bedarf

Ganz uneigennützig habe ich mich dann aber doch nicht hier angemeldet....

Ich habe ein Problem beim Zusammenbau der hinteren Achse und hoffe auf Eure Hilfe. Mein TR1-Projekt läuft nun schon seit über 2 Jahren und ich bin nun an dem Punkt angelangt an dem es wieder an das Zusammenbauen geht. Leider werde ich aus meiner Dokumentation der Teile und der Zeichnung im Anhang nicht schlau.

- Pos. 2 ist bei mir nur eine Hülse, die Aufnahme fehlt. Habe ich die verloren oder gibt es da Unterschiede?
- Pos. 16 und 17 hätte ich umgekehrt und zwischen Pos. 3 und Pos. 14 verbaut. Der Durchmesser bei Pos. 17 ist deutlich kleiner als bei Pos. 15. Ich kann mir das nicht anderst vorstellen.


Vielen Dank im Voraus

Lukas

Moin Lukas,
was die Hülse No. 2 angeht: eine Aufnahme gibt's nicht, die Hülse steckt mehr oder weniger "lose" zwischen den Radlagern in der Nabe und hat geschätzte 1 - 2mm Spiel radial. Wenn die Achse durchgeschoben wird zentriert sie sich von alleine und wird zwischen den Lagern beim Anziehen der Achsmutter eingeklemmt.

Jürgen

Moin,

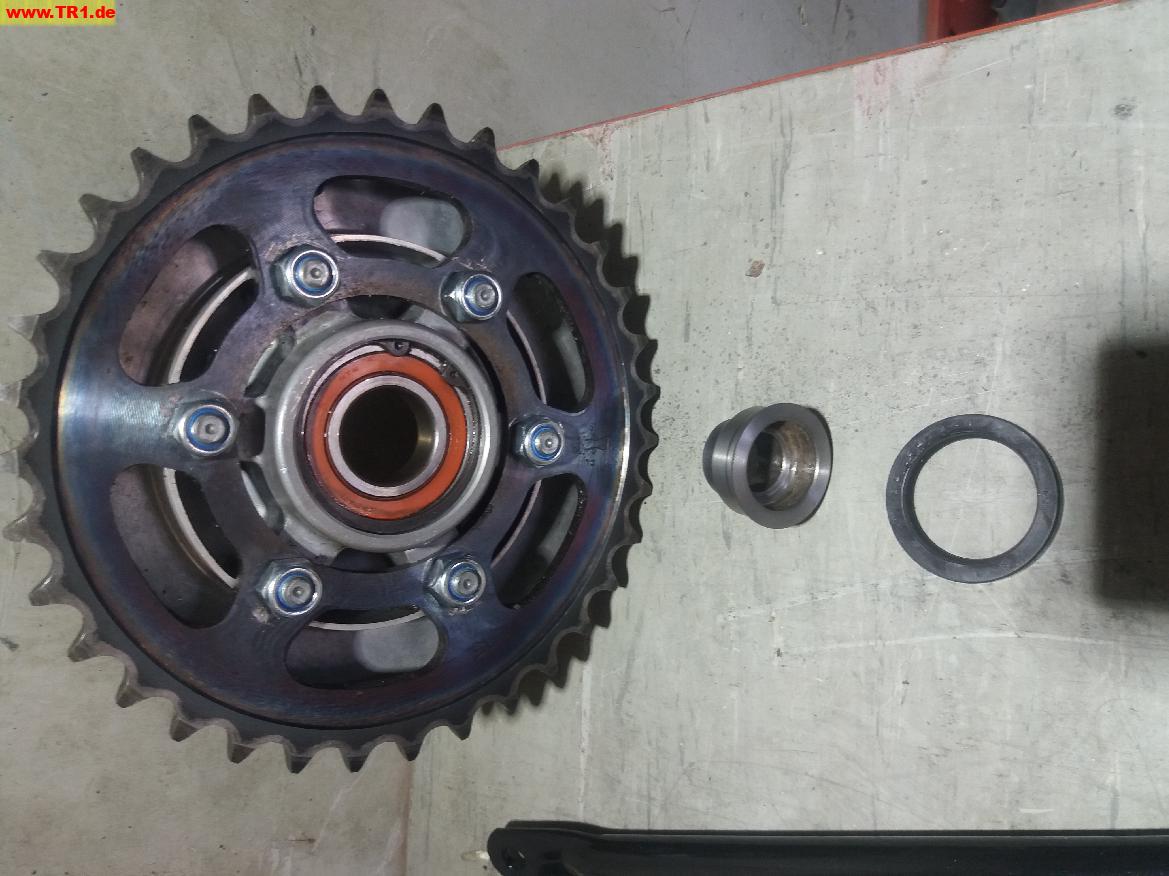

glücklicherweise habe ich noch eine alte Antriebsnabe liegen, die ich mal auseinandergenommen habe, um zu sehen was Sache ist.

Ich schließe mich Lukas Meinung an, die Darstellung im Partskatalog ist falsch.

Die Teile sind in der Nabe Nr. 14 in folgender Reihenfolge von außen nach innen (Fahrzeugseite links nach rechts) verbaut:

1. Sicherungsring Nr. 18
2. Kugellager Nr. 15
3. mehrfach abgesetzte Hülse Nr. 17
4. Simmering Nr. 16

ich hoffe das hilft.

Jürgen

Hallo Lukas,

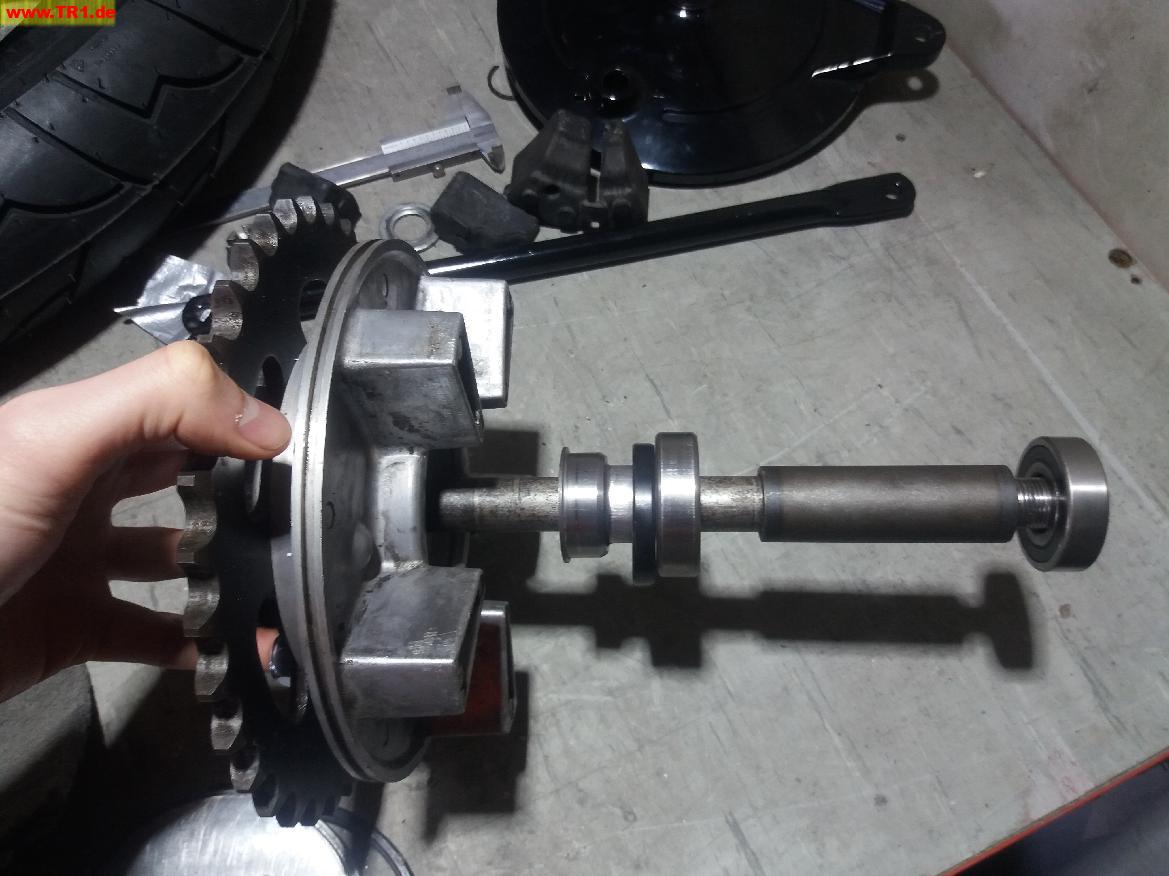

die Hülse sieht aus wie auf dem Foto. Simple Hülse mit konstantem Durchmesser, keine Absätze.

Jürgen
